旋片真空泵

润滑旋片真空泵

标准的润滑旋片泵是具有一体式闭环油循环系统的单级泵。结构坚固耐用。典型的叶片寿命为50,000小时。

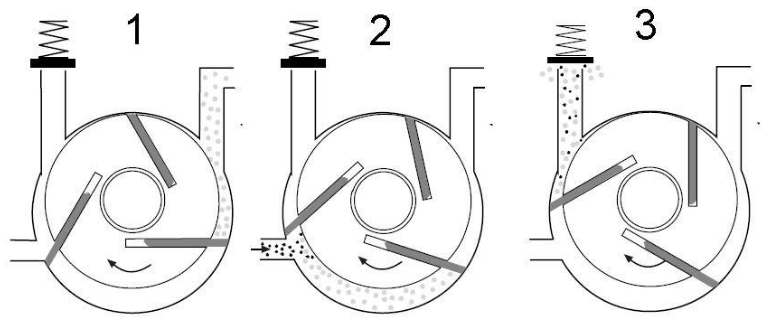

泵转子偏心安装在泵缸中。随着泵转子的旋转,进气被困在转子和叶片段之间(请参见下图中的#1)。这会在入口侧增加细胞体积,从而产生真空。

由于转子偏心于泵室,因此转子,叶片和壳体之间的体积减小,转子旋转增加。随着旋转的继续,空气被压缩并排放到排气箱中。请参见下图中的#3。

旋片真空泵

空气然后经过内部除油雾器的多个阶段,以从废气中去除99.9%的润滑油。然后将油返回到储油器。

气镇原理

在给定的温度下,蒸气只能被压缩到饱和蒸气压。超过此点,蒸气冷凝。例如,在100°C下,蒸气可能仅压缩到1,013.2 mbar;蒸气将在较高压力下冷凝。

在水容器中(室温),泵将开始将压力降低至水的蒸发点(如果水在海平面上处于25°C,则蒸发压力将为31.67 mbarjue对压力)。在上图中的阶段1中,泵将开始吸入空气和水蒸气的混合物。

在阶段2中,进气量与原始容器和排气管隔离。在此阶段,气镇上的阀打开并添加一定量的空气以改变混合物的饱和压力。

zui后,在zui后阶段,混合物(富含新鲜空气)被排出,但是由于改变了饱和压力,因此不会形成冷凝液滴,并且可以在不影响泵工作的情况下从泵中排出进气。

因此,两个因素至关重要:进气温度和泵温度。在开始使用可冷凝气体运行之前,必须先对泵进行加热,并且进气温度必须尽可能低。

湿式旋片真空泵

湿式旋片真空泵的工作原理与润滑的旋片真空泵相同。区别包括:

  • 湿应用泵的分离器包括挡板,以帮助水从油中沉淀出来。
  • 大观察镜可清晰显示油中的水。
  • 泵停止后,可以从下部排水阀排出水。

无油旋转叶片

无油旋片真空泵的工作原理与润滑的旋片真空泵非常相似。

主要区别包括:

  • 真空泵未加油润滑,因此没有储油器或除雾器。石墨叶片在无油的环境中运行。
  • 典型的叶片寿命为10,000小时。
  • zui高真空度限制为26.4英寸汞柱。
