液环真空泵操作规程说明





真空泵操作规程
1描述及功能介绍

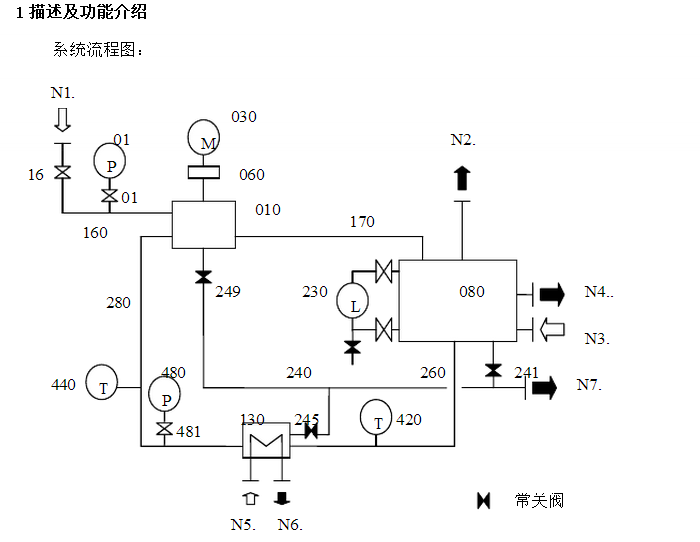

系统流程图:
N1  吸气口;N2  排气口;N3  工作液进口;N4  溢流口; N6/7  总排空口;N5  冷却水进口;N6  冷却水出口。
该液环真空泵系统主要包括泵体(010)和三相电机(030),分离器(080),换热器(130),底盘(140),和管线(160,170,240,260,280)。被抽入气体由系统入口法兰N1吸入。被抽气体携带部分泵工作液,从泵通过排气管线(170)排**分离器(080)。在分离器内汽液分离,气体已被压缩**排气压力,通过法兰口N2排出系统。通过法兰接口N3,新鲜水补**分离器和泵内,直**达到规定的液位。
分离器内液位由液位计(230)指示,正常液位在分离器中间位置,如果液位升高,通过N4口溢流,如果液位下降50mm,通过N3口补液,以保证分离器内液位。排空阀(241)用于彻底排净分离器(080)内的液体。泵(010)中的液体通过排空阀249排净。
工作液用于形成泵的液环。工作液通过管线(260),自分离器(080),通过管线(260),流入换热器(130),冷却后通过管线(280)返回泵。在此过程中,压缩产生的热与随被抽气体带入的热被释放掉。
1.1泵的注液
通过N3接口向真空泵系统内注入工作液,此时通过管线(260),换热器(130),管线(280)将泵充液。直**分离器内液位到达中间位置,充水完成。15分钟后,重新检查液位(此时平衡已建立)。1.2启动
启动电机(030),打开冷却水阀及系统进气阀门,真空泵即投入运行。当水环建立起来后,系统进入工作状态。
1.3停车
1) 停真空泵(010)的驱动电机(030)。 2) 关闭吸气阀门,以保证规定的启动状态。 3) 关闭冷却水阀门。
停车后,泵(010)和分离器(080)间通过工作液管线(260,280)自动实现液位平衡。当真空泵放液时,所有相关出口必须打开。
注意:如果要长时间停车(1个月或更长时间),必须放空泵内液体。 2运转中的检查
2.1经常性的检查
1)工作液温度。若温度升高,说明换热器内污染,清洗换热器。
2)分离器(080)内液位计(230),液位应在中间位置。若液位高,表明溢流系统有问题。若液位低,表明补液有问题或没有液体自N3补入。
3)真空泵(010)和电机(030)的运转平稳性,超常的振动、噪音或轴承温度升高,表示联轴器的对中不好。
